गॅन्ट्री प्रकार लोडिंग आणि अनलोडिंग मशीन

1.उत्पादन परिचय

गॅन्ट्री प्रकारचे लोडिंग आणि अनलोडिंग मशीन ऑपरेट करणे सोपे आहे आणि गॅन्ट्री एका बटणाने ऑपरेट केली जाऊ शकते. गॅन्ट्री प्रकारचे लोडिंग आणि अनलोडिंग मशीन श्रम वाचवण्यासाठी आणि उत्पादन कार्यक्षमता सुधारण्यासाठी ऑपरेट करणे सोपे आहे. पॅनेल गॅन्ट्री प्रकारच्या लोडिंग आणि अनलोडिंग मशीनच्या खाली असलेल्या रोलर टेबलवर पोचवले जाते, त्यानंतर गॅन्ट्री ग्रॅब पॅनेलवर जाते, पॅनेलला शोषून आणि सेट स्थितीत हलवते आणि शेवटी ग्रॅब सर्वात कमी सेट पॉईंटवर जाते आणि पॅनेल सैल करते.

2. उत्पादन पॅरामीटर (विशिष्टता)

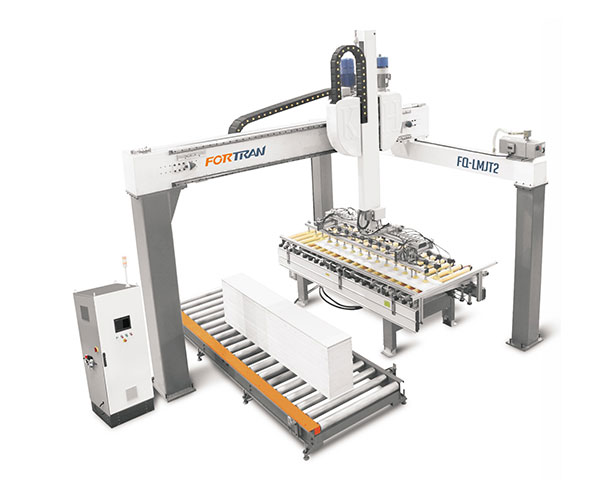

a. T type two-station bridge loader:

मॉडेल	FQ-LMJT2
बाह्य परिमाण	L4800*W4800*H4700mm
पॅनेलची लांबी	300-2400 मिमी
पॅनेलची रुंदी	300-1200 मिमी
लोडिंग क्षमता	50kg/m²
एकूण शक्ती	9KW
गती	4-5 वेळा/मिनिट
मुख्य तुळई	उच्च-शक्तीचे चौरस स्टील
वायवीय घटक	AirTAC
इलेक्ट्रिक उपकरण	श्नाइडर
पीएलसी नियंत्रण प्रणाली	डेल्टा/इनोव्हँक
मार्गदर्शक रेल्वे	हिविन

b दोन-स्टेशन ब्रिज लोडर

मॉडेल	FQ-LMJT2
बाह्य परिमाण	L4800*W4800*H4700mm
पॅनेलची लांबी	300-2400 मिमी
पॅनेलची रुंदी	300-1200 मिमी
लोडिंग क्षमता	50kg/m²
एकूण शक्ती	9KW
गती	4-5 वेळा/मिनिट
मुख्य तुळई	उच्च-शक्तीचे चौरस स्टील
वायवीय घटक	AirTAC
इलेक्ट्रिक उपकरण	श्नाइडर
पीएलसी नियंत्रण प्रणाली	डेल्टा/इनोव्हँक
मार्गदर्शक रेल्वे	हिविन

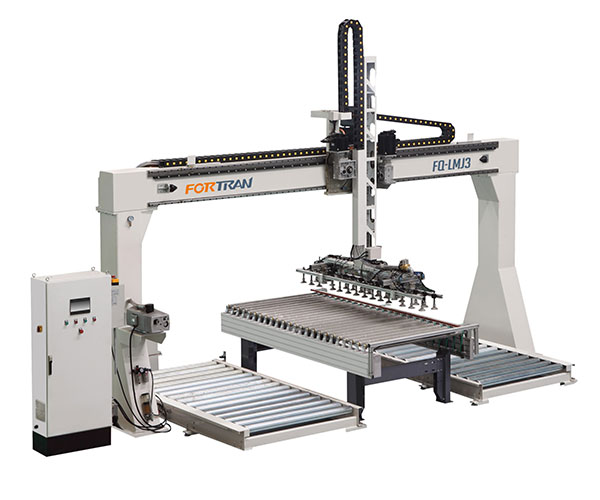

c तीन-स्टेशन ब्रिज लोडर:

मॉडेल	FQ-LMJ3
बाह्य परिमाण	L5800*W2200*H4700mm
पॅनेलची लांबी	300-2400 मिमी
पॅनेलची रुंदी	300-1200 मिमी
लोडिंग क्षमता	50kg/m²
एकूण शक्ती	6KW
गती	4-5 वेळा/मिनिट
मुख्य तुळई	उच्च-शक्तीचे चौरस स्टील
वायवीय घटक	AirTAC
इलेक्ट्रिक उपकरण	श्नाइडर
पीएलसी नियंत्रण प्रणाली	डेल्टा/ इनोव्हन्स
मार्गदर्शक रेल्वे	हिविन

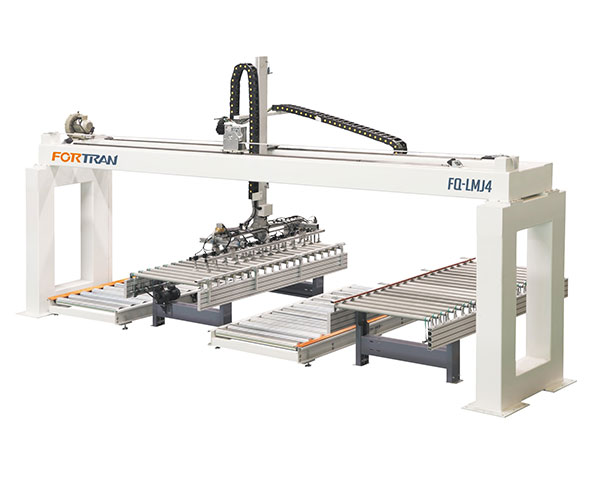

d चार-स्टेशन ब्रिज लोडर:

मॉडेल	FQ-LMJ4
बाह्य परिमाण	L6800*W2200*H4700mm
पॅनेलची लांबी	300-2400 मिमी
पॅनेलची रुंदी	300-1200 मिमी
लोडिंग क्षमता	50kg/m²
एकूण शक्ती	6KW
गती	4-5 वेळा/मिनिट
मुख्य तुळई	उच्च-शक्तीचे चौरस स्टील
वायवीय घटक	AirTAC
इलेक्ट्रिक उपकरण	श्नाइडर
पीएलसी नियंत्रण प्रणाली	डेल्टा/ इनोव्हन्स
मार्गदर्शक रेल्वे	हिविन

1. मुख्य बीम उच्च-शक्तीच्या चौरस स्टीलचा बनलेला आहे. सुरळीत कामकाजाची प्रक्रिया आणि स्थिर संरचना सुनिश्चित करण्यासाठी फ्रेमला संपूर्ण चौरस पाईपसह, उच्च भारासह स्प्लाइझ केले जाते.
2. जोडणीचा भाग जपानी ओटीसी रोबोटद्वारे अचूकपणे वेल्डेड केला जातो आणि एका वेळी तयार होतो.
3.तैवान डेल्टा सर्वो मोटर, गुळगुळीत आडव्या हालचालीसह व्हॅक्यूम कप वर किंवा खाली नियंत्रित करते.
4. गॅन्ट्री प्रकार लोडिंग आणि अनलोडिंग मशीन उच्च-गुणवत्तेच्या तिरकस दात मार्गदर्शक रेलचा अवलंब करते. सरळ टूथ गाइड रेलच्या तुलनेत, तिरकस टूथ गाइड रेलमध्ये जास्त पोशाख प्रतिरोध आणि मजबूत स्नेहन क्षमता असते.

4.उत्पादन तपशील
