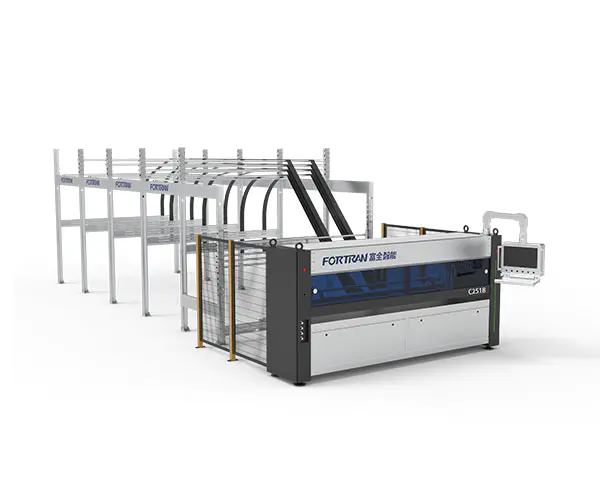

स्वयंचलित पेपर कटिंग मशीन

मशीन वैशिष्ट्ये

परिमाण L*W*H(मिमी)	मूलभूत तपशील	वीज पुरवठा (kW)	कटिंग गती (M/min)	कामाची उंची (मिमी)
11650*4040*3000	7 अनुलंब + 1 क्षैतिज चाकू, तीन-सर्वो नियंत्रण, 4 मासिकांसह	6	0-120	900

प्रक्रिया पॅरामीटर्स

मि. कटिंग लांबी एल (मिमी)	कमाल कटिंग रुंदी W (मिमी)	कोरेगेटेड पेपर एच (मिमी) साठी जाडी कापून	रेखांशाचा ब्लेड अंतर अचूकता (मिमी)	कार्यक्षमता (PCS/मिनिट)
300	2500	2.5-6.5	±१.५	0-12

ऑटोमॅटिक पेपर कटिंग मशीनचा वापर पन्हळी कागदाच्या सतत स्थिर-लांबीच्या प्रक्रियेसाठी फोल्डिंग कार्टन्स तयार करण्यासाठी केला जातो. मशीन ट्रान्सव्हर्स आणि दोन्हीमध्ये क्रिजिंग करते. रेखांशाचे दिशानिर्देश, मधूनमधून कटिंग आणि पन्हळी कागदावर कटिंग प्रक्रिया. निश्चित लांबीचे कटिंग मोठ्या प्रमाणात उत्पादन आणि सानुकूलित उत्पादन दोन्हीसाठी परवानगी देते. मशीन असू शकते स्टँडअलोन युनिट म्हणून किंवा पॅकेजिंग लाइनचा प्रारंभिक भाग म्हणून वापरला जातो.

नाही.	आयटम	वैशिष्ट्ये	मॉडेल

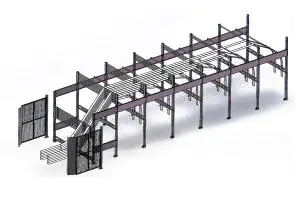

1	पेपर स्टोरेज रॅक	पेपर स्टोरेज रॅक आम्ल-धुतलेल्या स्टील प्लेट्सपासून बनवलेला आहे जो आकारात वाकलेला आहे. यात एक साधी रचना, विश्वासार्ह असेंब्ली आणि कोल्ड-गॅल्वनाइज्ड फिनिश आहे, ज्यामुळे ते आकर्षक स्वरूप आणि उत्कृष्ट गंज प्रतिरोधक आहे. मानक कॉन्फिगरेशनमध्ये चार पेपर स्टोरेज कंपार्टमेंट समाविष्ट आहेत.
2	फ्रेम स्ट्रक्चर	आयताकृती स्टील ट्यूब आणि स्टील प्लेट्स वेल्डिंग केल्यानंतर फ्रेम अचूक मशीनिंगद्वारे तयार केली जाते. हे उच्च असेंबली अचूकता आणि ऑपरेशनल अचूकता सुनिश्चित करते, दीर्घ सेवा आयुष्य आणि उपकरणांची उत्कृष्ट स्थिरता हमी देते.

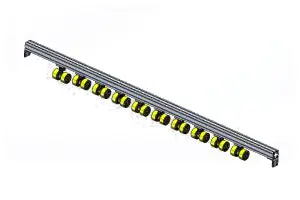

3	ड्राइव्ह यंत्रणा	फीड प्रेशर रोलर PU सामग्रीपासून बनविलेले आहे, ज्यामध्ये उच्च घर्षण असलेली चमकदार आणि आकर्षक पृष्ठभाग आहे. हे प्रभावीपणे पेपरबोर्ड कन्व्हेयन्सची विश्वासार्हता वाढवते. दरम्यान, ट्रॅक्शन ड्रम जर्मनीमधून आयात केला जातो आणि तो अत्यंत टिकाऊ असतो.
4	क्रॉस-कटिंग स्ट्रक्चर	रिड्यूसर आणि सिंक्रोनस व्हील मेकॅनिझमसह उच्च-परिशुद्धता सर्वो मोटरद्वारे उर्जा प्रदान केली जाते, जी उच्च-गती आणि अचूक स्थिती प्राप्त करते, ज्यामुळे कार्टन कटची अचूकता सुनिश्चित होते;
5	अनुदैर्ध्य कटिंग युनिट	ही यंत्रणा प्रामुख्याने चाकू धारकांच्या सात संचांनी बनलेली आहे. ट्रान्सव्हर्स नाइफ बेल्ट सर्वो अनुदैर्ध्य चाकूची स्थिती ठरवते, जे टिकाऊपणाची खात्री करून कार्यक्षम ऑपरेशनच्या आवश्यकता पूर्ण करू शकते.
6	समायोज्य स्टोरेज डिव्हाइस	दोन्ही बाजूंना समांतरता सुनिश्चित करण्यासाठी CNC द्वारे शेवटच्या मेनफ्रेम्स मशिन केल्या जातात. सुरक्षितता आणि विश्वासार्हता सुनिश्चित करण्यासाठी आणि चेन स्किपिंग टाळण्यासाठी उच्च-शक्तीच्या साखळ्या उभ्या उचलण्यासाठी वापरल्या जातात. ऑपरेशनची अचूकता आणि कार्यक्षमता वाढविण्यासाठी, आम्ही उच्च-परिशुद्धता बेव्हल गियर रिड्यूसर वापरतो ज्यामध्ये उच्च-परिशुद्धता मॉइटर सर्व्हर, पेपर सर्व्हरच्या उच्च-परिशुद्धता दराने सुसज्ज आहे. यंत्रणा चार पेपर स्टोरेज कंपार्टमेंटसह डिझाइन केलेली आहे.
7	मशीन संलग्न	मुख्य लक्ष यंत्रालाच सजवण्यावर आहे. मशीनमध्ये एक बाह्य संरक्षक कव्हर जोडले जाते, ज्यावर पावडर कोटिंग केली जाते, ज्यामुळे चिप किंवा सोलून येत नाही हे सौंदर्यदृष्ट्या सुखकारक आणि टिकाऊ फिनिश सुनिश्चित केले जाते. मशीनच्या समोरील निरीक्षण विंडो खोल निळ्या ॲक्रेलिक पॅनेलची बनलेली आहे, जी केवळ दिसायला आकर्षक नाही तर उच्च स्तरावर देखील आहे. shattering.या व्यतिरिक्त, ॲल्युमिनियम मिश्र धातुची स्लाइड रेल स्थापित केली आहे, ज्याची पृष्ठभाग चमकदार आहे आणि कोणत्याही आवाजाशिवाय शांतपणे चालते.

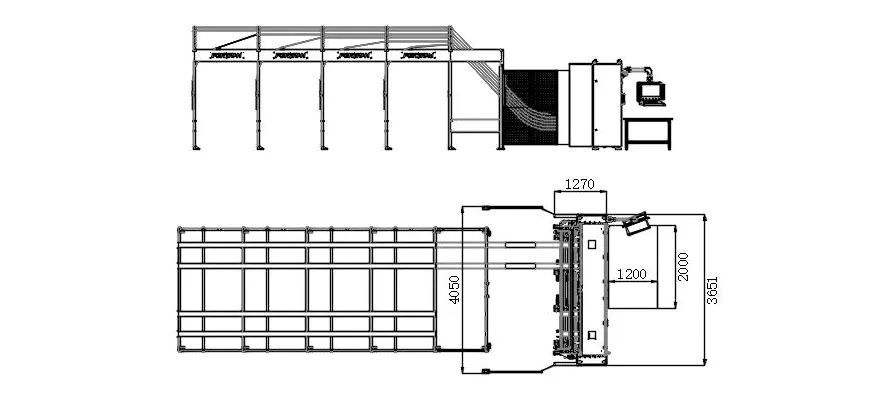

तीन-दृश्य रेखाचित्रे

उपभोगयोग्य आवश्यकता

1. फीडिंग स्टेशनवर नालीदार कागदाची आवश्यकता

A. सतत नालीदार कागदाची रुंदी: 400-2350 मिमी;
B. शेजारी चिकटलेल्या नालीदार कागदाची एकूण रुंदी: कमाल 2550 मिमी;
C. स्टॅकिंग उंची, 120 मिमी पॅलेटसह: कमाल 1300 मिमी;
D. स्टॅकिंग रुंदी, कमाल: 1300 मिमी; डिस्चार्ज बिंदूवर नालीदार कागदाची लांबी: किमान 300 मिमी;
E. निश्चित-लांबीच्या कटिंगसाठी अनुदैर्ध्य सहिष्णुता: कमाल 0.5%; निश्चित-लांबीच्या कटिंगसाठी ट्रान्सव्हर्स सहिष्णुता: कमाल ±2.0 मिमी;
F. नालीदार कागदाची जाडी: 2.5–6 मिमी, ±0.2 मिमी; कमाल कच्च्या मालाची गुणवत्ता 2.30 BC पर्यंत (डीआयएन 55468 मानकानुसार);
G. कार्डबोर्डची गुणवत्ता DIN 55468 मानकांचे पालन करते;
H. सिंगल कोरुगेटेड, कमाल जाडी अंदाजे 4 मिमी (गुणवत्ता: 1.10–1.40); दुहेरी नालीदार, कमाल जाडी अंदाजे 6 मिमी.

2. कार्टन प्रकार

अनुक्रमांक	नाव	प्रतिमा	पेपर फीड दिशा	किमान आकार
1	सामान्य बॉक्स		रेखांशाचा	लांबी: किमान 400 मिमी रुंदी: किमान 36 मिमी उंची: किमान 225 मिमी
2	सामान्य बॉक्स		रेखांशाचा	लांबी: किमान 400 मिमी रुंदी: किमान 36 मिमी उंची: किमान 225 मिमी
3	स्वर्ग आणि पृथ्वीचे आवरण		रेखांशाचा	लांबी: किमान 400 मिमी रुंदी: किमान 225 मिमी उंची: किमान 18 मिमी
4	मध्य सील बॉक्स		रेखांशाचा	लांबी: किमान 400 मिमी रुंदी: किमान 450 मिमी उंची: किमान 18 मिमी
5	मध्य सील बॉक्स		रेखांशाचा	लांबी: किमान 400 मिमी उंची: किमान 450 मिमी उंची: किमान 18 मिमी
6	सर्व-विंग बॉक्स		रेखांशाचा	लांबी: किमान 400 मिमी उंची: किमान 225 मिमी उंची: किमान 18 मिमी
7	मध्य सील बॉक्स		रेखांशाचा	लांबी: किमान 400 मिमी उंची: किमान 450 मिमी उंची: किमान 18 मिमी
8	चौरस पुठ्ठा		रेखांशाचा	लांबी: किमान 400 मिमी उंची: किमान 18 मिमी
