एज बँडिंग मशीन बेल्ट रिटर्न लाइन: पॅनेल फर्निचर एज बँडिंग प्रक्रियेसाठी स्वयंचलित "सर्क्युलेशन हब"

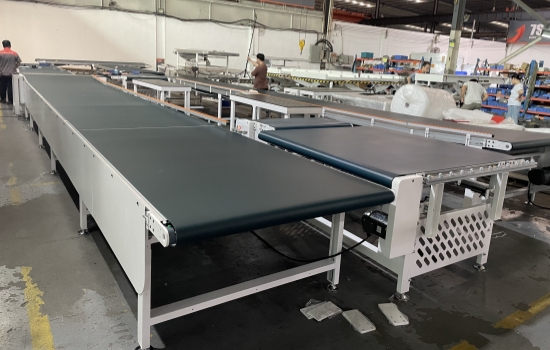

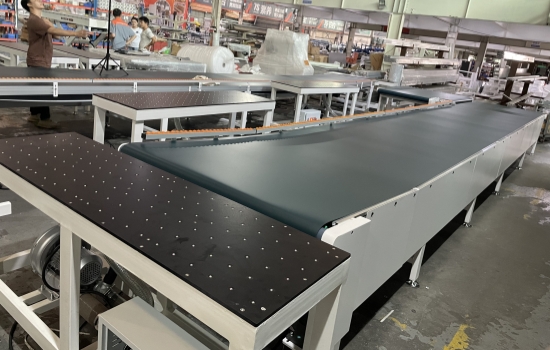

काठ बँडिंग मशीन बेल्ट रिटर्न लाइनएज बँडिंग मशीनसह कार्य करण्यासाठी विशेषतः डिझाइन केलेले स्वयंचलित संदेशवाहक उपकरण आहे. हे त्याचे मुख्य संदेशवहन माध्यम म्हणून बेल्ट वापरते आणि स्वयंचलित दिशा बदलणे, संदेश देणे, सक्षम करण्यासाठी "वर्तुळाकार परतावा" रचना वापरते.

आणि एज बँडिंग नंतर पॅनेलचे दुय्यम लोडिंग.

हे उपकरण पारंपारिक मॅन्युअल पॅनेल हाताळणी पद्धती पूर्णपणे बदलते, एज बँडिंग प्रक्रियांना जोडण्यासाठी आणि उत्पादन कार्यक्षमता सुधारण्यासाठी मुख्य घटक म्हणून काम करते. संपूर्ण घरातील सानुकूलन आणि फर्निचर उत्पादन यासारख्या मोठ्या प्रमाणावर प्रक्रिया करण्याच्या परिस्थितीत याचा मोठ्या प्रमाणावर वापर केला जातो.

मुख्य कार्ये: एज बँडिंग प्रक्रियेत "कार्यक्षमता आणि श्रम" वेदना बिंदूंना संबोधित करणे

1. स्वयंचलित परिपत्रक संदेशन:

 एज बँडिंग मशीनने पॅनेलचे सिंगल-एज बँडिंग पूर्ण केल्यानंतर, बेल्ट रिटर्न लाइन मॅन्युअल हाताळणीशिवाय पॅनेलला दिशा बदलणाऱ्या यंत्रणेकडे थेट पोहोचवू शकते.

 पॅनेल नंतर आपोआप एज बँडिंग मशीनच्या फीडिंग एंडला परत केले जाते, "एज बँडिंग → रिटर्न → री-एज बँडिंग" चे बंद-लूप ऑपरेशन तयार करते.

 एकल कामगार मल्टी-एज बँडिंग पूर्ण करण्यासाठी वन एज बँडिंग मशीन ऑपरेट करू शकतो, मजुरीचा खर्च 60% पेक्षा कमी करतो.

2. स्थिर पॅनेल संरक्षण:

  पोशाख-प्रतिरोधक आणि नॉन-स्लिप बेल्ट (उदा., PU मटेरियल) संदेशवहन माध्यम म्हणून वापरले जातात. प्रेशर रोलर्स आणि मार्गदर्शक बाफल्ससह एकत्रित, पॅनेल समान रीतीने ताणलेले असतात आणि संदेशवहन दरम्यान स्थिरपणे चालतात.

  हे मॅन्युअल हाताळणीमुळे कडा टक्कर आणि पृष्ठभागावरील ओरखडे प्रतिबंधित करते, जे पीईटी दरवाजा पॅनेल आणि स्किन-फील फिल्म पॅनेल सारख्या नाजूक पृष्ठभागांसाठी विशेषतः योग्य बनवते.

3. उत्पादन गरजांसाठी लवचिक अनुकूलन:

  हे 0 ते 1000 mm/मिनिट गती समायोजनास समर्थन देते, जे एज बँडिंग मशीनच्या प्रोसेसिंग लयशी अचूकपणे जुळले जाऊ शकते.

  मॉड्युलर डिझाइनद्वारे, ते 3-50 मिमी जाडी आणि 2.4m × 1.2m च्या कमाल आकाराच्या पॅनेलशी जुळवून घेऊ शकते.

  याव्यतिरिक्त, ते "U-shaped", "L-shaped" आणि इतर लेआउटमध्ये भिन्न कार्यशाळेच्या जागांमध्ये बसण्यासाठी सानुकूलित केले जाऊ शकते.

4. स्वयंचलित उत्पादन लाइनशी कनेक्शन:

  "पॅनेल कटिंग → एज बँडिंग → ड्रिलिंग" कव्हर करणारी पूर्णपणे स्वयंचलित उत्पादन लाइन तयार करण्यासाठी ते एकाधिक एज बँडिंग मशीन, सीएनसी मशीनिंग सेंटर किंवा स्वयंचलित लोडिंग मशीनशी जोडले जाऊ शकते.

  काही हाय-एंड मॉडेल्स MES सिस्टीमशी जोडणीचे समर्थन करतात, सहज उत्पादन व्यवस्थापनासाठी संदेशवहन गती आणि पॅनेल प्रमाणाचे रिअल-टाइम मॉनिटरिंग सक्षम करतात.

अनुप्रयोग परिस्थिती: "मल्टी-एज बँडिंग" च्या मुख्य गरजांवर लक्ष केंद्रित करणे

बेल्ट रिटर्न लाइनचा वापर मल्टी-एज बँडिंगची आवश्यकता असलेल्या परिस्थितींवर प्रक्रिया करण्यामध्ये अत्यंत केंद्रित आहे, ज्यामुळे ते फर्निचर उत्पादनासाठी एक "आवश्यक उपकरणे" बनते:

1. सिंगल एज बँडिंग मशीनसह मल्टी-एज बँडिंग:

  पॅनल्ससाठी 2-4 एज बँडिंग प्रक्रिया पूर्ण करण्यासाठी पूर्णपणे स्वयंचलित एज बँडिंग मशीन वापरल्यास (उदा. कॅबिनेट साइड पॅनेलसाठी चार-एज बँडिंग),

  पहिल्या काठाच्या बँडिंगनंतर पॅनेल बेल्ट रिटर्न लाइनद्वारे परत केले जाते. दुसऱ्या काठाचे बँडिंग सुरू करण्यासाठी कामगारांना फक्त पॅनेलची दिशा समायोजित करणे आवश्यक आहे, संपूर्ण प्रक्रियेदरम्यान मॅन्युअल हाताळणी आवश्यक नाही.

2. मल्टी-इक्विपमेंट लिंकेजसह स्वयंचलित उत्पादन:

  हाय-एंड फॅक्टरीमध्ये, ते "ड्युअल-मशीन लाइन" तयार करण्यासाठी दोन एज बँडिंग मशीनला जोडते - पॅनेलच्या लांब बाजूंना एज बँडिंगसाठी एक मशीन जबाबदार असते,

  आणि इतर लहान बाजूंसाठी. बेल्ट रिटर्न लाइन इंटरमीडिएट ट्रान्सफर करते, "वन-टाइम लोडिंग, फोर-एज बँडिंग" ची मानवरहित प्रक्रिया सक्षम करते.

3. मोठ्या आकाराच्या पॅनेलचे कार्यक्षम संदेशन:

  वॉर्डरोब डोर पॅनेल्स आणि टीव्ही कॅबिनेट पॅनेल सारख्या मोठ्या आकाराच्या पॅनेलसाठी, एकाधिक बेल्टचे समन्वित संदेशन पॅनेलला झिजणे आणि विकृत होण्यापासून प्रतिबंधित करते.

  स्लोप कन्व्हेइंग सेक्शन आणि ऑक्झिलरी रोलर्ससह एकत्रित केल्याने, मोठ्या पॅनेलचे नुकसान न होता स्थिर परतावा सुनिश्चित करते.
