3-टन ई-टाइप लिफ्ट: हेवी मटेरियल प्रोडक्शन लाइन कनेक्शनसाठी उच्च-कार्यक्षमता लिफ्टिंग आणि ट्रान्सफर उपकरणे

   3-टन ई-टाइप लिफ्ट हे हायड्रॉलिक लिफ्टिंग डिव्हाइस आहे जे विशेषतः उभ्या उचलण्यासाठी आणि जड सामग्रीच्या वर्कस्टेशन कनेक्शनसाठी डिझाइन केलेले आहे. त्याच्या ई-आकाराच्या पोकळ टेबलटॉप संरचनेसाठी नाव दिलेले, हे प्रामुख्याने प्लेट्स, डब्बे, पॅलेट्स आणि इतर साहित्य 3 टनांच्या आत हाताळण्यासाठी योग्य आहे. हे पॅनेल फर्निचर आणि वेअरहाउसिंग लॉजिस्टिक्स सारख्या उद्योगांमध्ये उत्पादन लाइन उंची कनेक्शन परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते. विशेषतः, गॅन्ट्री लोडिंग आणि अनलोडिंग मशीन्स सारख्या हेवी-ड्यूटी ट्रान्सफर उपकरणांशी जुळण्यासाठी "हॉरिझॉन्टल ट्रान्सफर + व्हर्टिकल लिफ्टिंग" ची त्रि-आयामी सामग्री पोहोचवणारी लिंक तयार करण्यासाठी हे आदर्श आहे.

  3-टन ई-टाइप लिफ्टची रचना तीन मुख्य आवश्यकतांनुसार तयार केली गेली आहे: हेवी-लोड स्थिरता, बांधकाम-मुक्त अनुकूलता आणि बुद्धिमान जोडणी. उपकरणांचे कार्यक्षम आणि सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी सर्व घटक एकत्रितपणे कार्य करतात, जे विशेषत: सहा कोर मॉड्यूलमध्ये विभागलेले आहे:

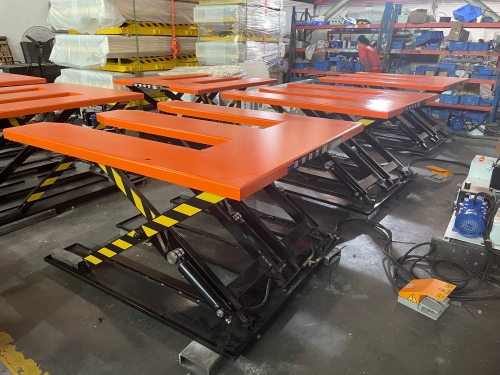

1. ई-आकाराचे बेअरिंग टेबलटॉप

  टेबलटॉपवर 6 मिमी जाडीच्या कार्बन स्टील प्लेट्ससह प्रक्रिया केली जाते, ज्याचा पारंपारिक एकूण आकार 2000 मिमी × 1450 मिमी आहे. मध्यभागी एक पोकळ चॅनेल राखीव आहे, जो मॅन्युअल पॅलेट ट्रक आणि फोर्कलिफ्टच्या फॉर्क्सच्या प्रवेशासाठी आणि बाहेर पडण्यासाठी योग्य आहे, अतिरिक्त हस्तांतरण साधनांशिवाय सामग्रीचे जलद लोडिंग आणि अनलोडिंग सक्षम करते. लिफ्टिंग दरम्यान सामग्री सरकण्यापासून आणि सरकण्यापासून रोखण्यासाठी टेबलटॉपच्या काठावर अँटी-स्किड आणि अँटी-फॉलिंग उपायांनी उपचार केले जातात. दरम्यान, वर्कशॉपमधील दमट कामाच्या परिस्थितीशी जुळवून घेत, गंज टाळण्यासाठी पृष्ठभाग पावडर-लेपित आहे.

2. हायड्रोलिक ड्राइव्ह प्रणाली

  हायड्रॉलिक सिलिंडरचे 6 संच (काही मॉडेल्स 3 मोठ्या आणि 3 लहान सिलेंडर्सचे संयोजन स्वीकारतात), फोशान, ग्वांगडोंग येथील हाओजीसीच्या 3kW पंप स्टेशन किंवा 2.2kW ड्राइव्ह मोटरशी जुळलेली, ही प्रणाली 15MPa च्या कमाल दाबापर्यंत पोहोचू शकते, हेवी-3-टन स्थिर लोड सुनिश्चित करते. हे हायड्रॉलिक ऑइल ट्रान्समिशनसाठी लोखंडी तेल पाईप्सचा अवलंब करते, जे उच्च दाब आणि पोशाखांना प्रतिरोधक असतात. याव्यतिरिक्त, उतरत्या गतीवर अचूक नियंत्रण ठेवण्यासाठी आणि ओव्हरलोड संरक्षण प्राप्त करण्यासाठी, ओव्हरलोडिंगमुळे उपकरणांचे नुकसान टाळण्यासाठी बाह्य दाब रिलीफ वाल्व स्थापित केला जातो.

3. सिझर सपोर्ट फ्रेम

  सपोर्ट आर्म्स 14 मिमी जाडीच्या उच्च-शक्तीच्या स्टील प्लेट्सपासून बनविलेले आहेत आणि फ्रेम 80×5 मिमी कोन स्टीलसह वेल्डेड आहे, ज्यामध्ये मजबूत एकंदर कडकपणा आहे जो उच्च-फ्रिक्वेंसी लिफ्टिंगमुळे तणावाच्या विकृतीला प्रतिकार करू शकतो. घन मुख्य शाफ्ट (काही मॉडेल 60 जाड घन मुख्य शाफ्टसह सुसज्ज आहेत) आणि डायनॅमिक बीयरिंगसह एकत्रित केलेली कात्री रचना, जॅमिंगशिवाय गुळगुळीत उचल सुनिश्चित करते. किमान उंची 150 मिमी पर्यंत कमी केली जाऊ शकते आणि कमाल उंची 950-980 मिमी पर्यंत वाढविली जाऊ शकते, भिन्न वर्कस्टेशनच्या उंची कनेक्शन आवश्यकता पूर्ण करते.

4. बुद्धिमान नियंत्रण प्रणाली

  Delixi पूर्ण इलेक्ट्रिक कंट्रोलचा अवलंब करून, ते तीन ऑपरेशन मोडला समर्थन देते: मॅन्युअल, ऑटोमॅटिक आणि फूट पेडल. मॅन्युअल मोड आवश्यकतेनुसार उंचीचे बारीक समायोजन करण्यास अनुमती देते; फूट पेडल मोड वर्कस्टेशन समन्वयासाठी हात मोकळे करतो; ऑटोमॅटिक मोड इन्फ्रारेड इंडक्शन डिव्हाइससह सुसज्ज आहे, जो उंची समायोजनासाठी मॅन्युअल हस्तक्षेपाशिवाय "प्लेट काढून टाकल्यावर एका प्लेटच्या जाडीने स्वयंचलितपणे वाढणे आणि प्लेट ठेवल्यावर एका प्लेटच्या जाडीने आपोआप खाली येणे" या बुद्धिमान स्थितीची भरपाई प्राप्त करू शकतो.

5. सहायक संरक्षण घटक

  पॉवर शाफ्टला जड भाराखाली वावरण्यापासून रोखण्यासाठी इलेक्ट्रिक प्लेट अँटी-वार्पिंग डिव्हाइससह सुसज्ज. दरम्यान, याला आपत्कालीन स्टॉप बटण आणि ओव्हरलोड अलार्म मॉड्यूल प्रदान केले आहे. औद्योगिक सुरक्षा वैशिष्ट्यांचे पालन करून, लिफ्टिंग दरम्यान ऑपरेटर पिंचिंग टाळण्यासाठी काही मॉडेल अतिरिक्तपणे इलेक्ट्रिक टो गार्डसह स्थापित केले जातात.

6. बेस आणि इन्स्टॉलेशन स्ट्रक्चर

  संपूर्ण मशीन खड्डा-मुक्त डिझाइनचा अवलंब करते आणि तळाशी असलेले अँटी-स्किड फूट लेव्हलला बारीक-ट्यून करू शकतात, ज्यामुळे वर्कशॉपच्या मजल्यावरील विनाशकारी बांधकामाची आवश्यकता नाहीशी होते. सुमारे 530kg च्या स्व-वजनासह, ते वापरण्यासाठी थेट सपाट जमिनीवर ठेवले जाऊ शकते, विद्यमान उत्पादन लाइनच्या जलद परिवर्तनाशी जुळवून घेत.

1. कोरउपकरणांचे फायदे

• बांधकाम-मुक्त अनुकूलता:कोणत्याही पिट एम्बेडिंगची आवश्यकता नाही, आणि ते प्लेसमेंटनंतर लगेच वापरले जाऊ शकते, उत्पादन लाइन परिवर्तनाचा वेळ आणि खर्च मोठ्या प्रमाणात कमी करते, विशेषतः लहान आणि मध्यम आकाराच्या उद्योगांच्या उत्पादन लाइन अपग्रेडसाठी योग्य.
• हेवी-लोड कार्यक्षमता:3-टन रेट केलेले लोड एका वेळी प्लेट्सचे संपूर्ण स्टॅक हस्तांतरित करू शकते, जे पारंपारिक मॅन्युअल बॅच हाताळणीपेक्षा 4-6 पट अधिक कार्यक्षम आहे आणि उचलणे भौतिक नुकसानाशिवाय स्थिर आहे.
• इंटेलिजंट लिंकेज: इन्फ्रारेड इंडक्शन ऑटोमॅटिक पोझिशन कॉम्पेन्सेशन फंक्शन गॅन्ट्री लोडिंग आणि अनलोडिंग मशीनच्या ब्लँकिंग वर्कस्टेशनशी अखंडपणे कनेक्ट होऊ शकते, "गॅन्ट्री ब्लँकिंग - लिफ्ट ऑटोमॅटिक लेव्हलिंग - त्यानंतरची प्रक्रिया लोडिंग" चे सतत ऑपरेशन लक्षात घेऊन, वर्कस्टेशनची प्रतीक्षा वेळ कमी करते.
• मल्टी-टूल सुसंगतता:ई-आकाराचा टेबलटॉप मॅन्युअल पॅलेट ट्रक, फोर्कलिफ्ट्स आणि रोलर लाइन्स सारख्या विविध हस्तांतरण उपकरणांसाठी योग्य आहे आणि विविध प्रकारच्या उत्पादन लिंक्समध्ये लवचिकपणे एम्बेड केले जाऊ शकते.


2. गॅन्ट्री लोडिंग आणि अनलोडिंग मशीनसह उत्पादन लाइन समन्वय

  पॅनेल फर्निचर ऑटोमेटेड प्रोडक्शन लाइनमध्ये, 3-टन ई-टाइप लिफ्ट बहुतेक वेळा गॅन्ट्री लोडिंग आणि अनलोडिंग मशीनचे मटेरियल स्टोरेज आणि उंची कनेक्शन नोड म्हणून काम करते:

• गॅन्ट्री लोडिंग आणि अनलोडिंग मशीन कट प्लेट्स ई-प्रकार लिफ्टच्या टेबलटॉपवर स्थानांतरित करते;
• एज बँडिंग मशीन वर्कस्टेशनच्या उंचीनुसार लिफ्ट आपोआप योग्य उंचीवर समायोजित होते;
• एज बँडिंग मशीनचे लवचिक पुशर संपूर्ण प्रक्रियेदरम्यान मॅन्युअल ट्रान्सफर आणि उंची कॅलिब्रेशनशिवाय फीडिंगसाठी लिफ्ट टेबलटॉपवरून थेट प्लेट्स घेतात, कटिंग आणि एज बँडिंग प्रक्रियेदरम्यान अखंड कनेक्शन लक्षात घेऊन, आणि सिंगल-शिफ्ट उत्पादन क्षमता 20% पेक्षा जास्त वाढवता येते.
