प्रो ऑटोमॅटिक बॉक्स क्लोजिंग मशीन

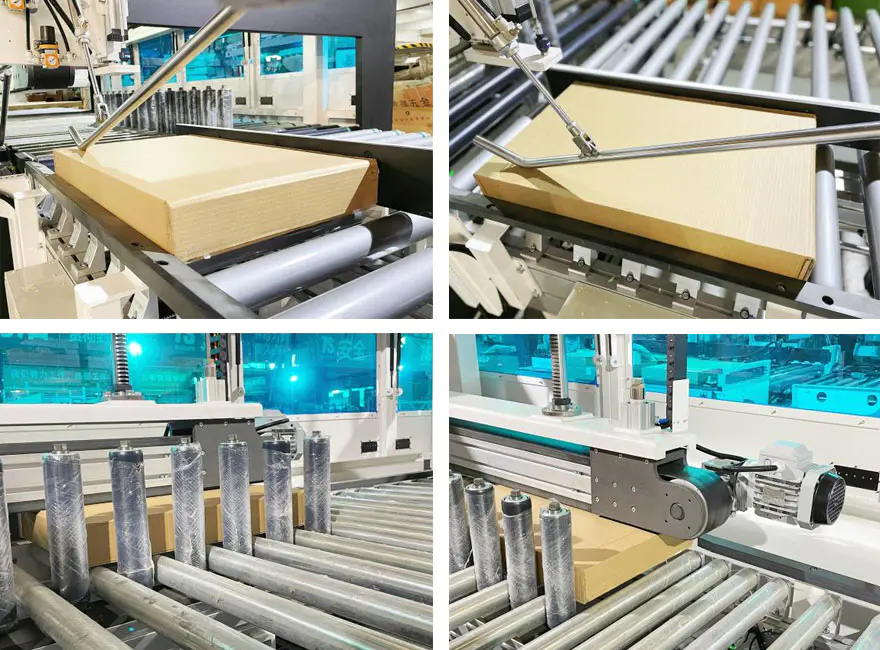

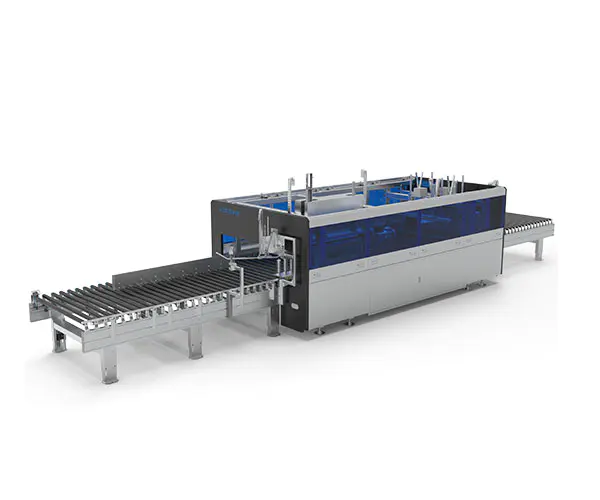

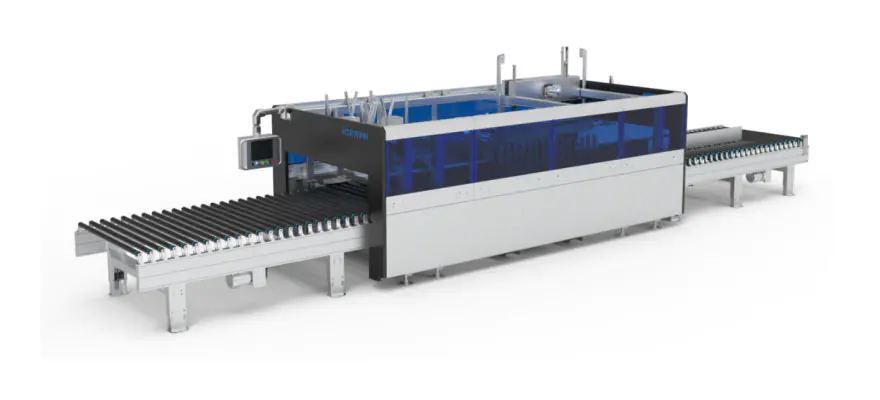

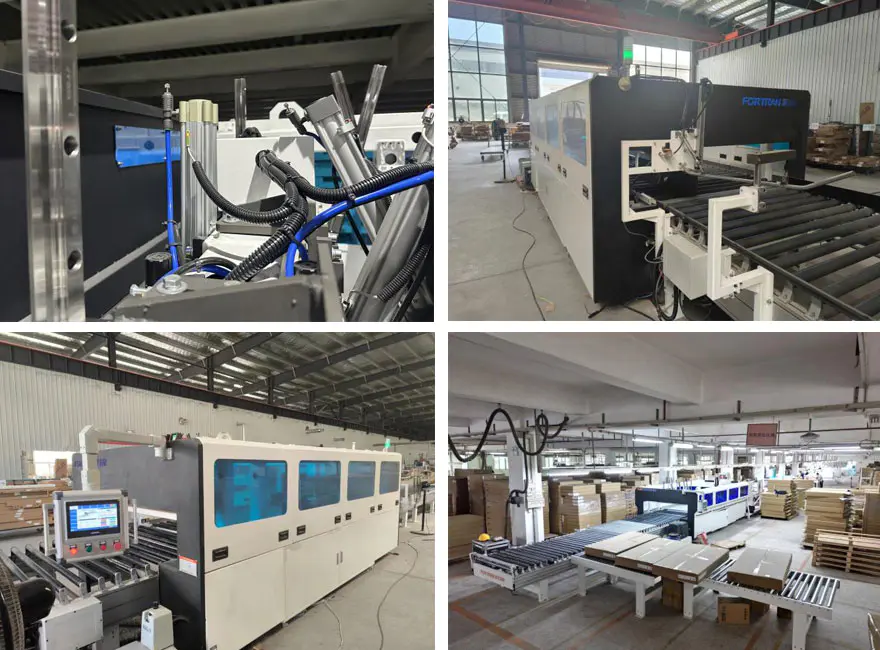

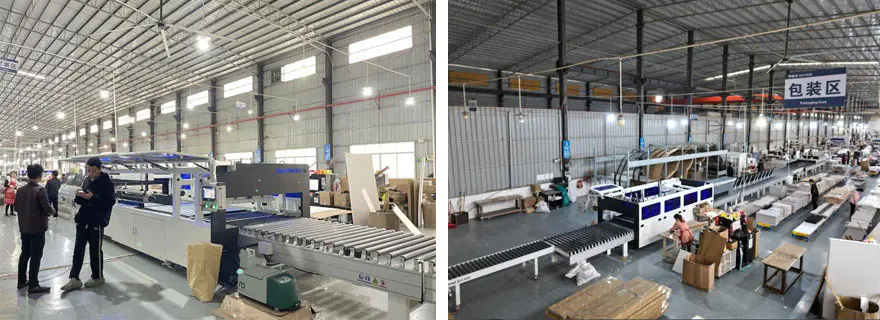

मशीन प्रतिमा

मशीन वैशिष्ट्ये

परिमाण L*W*H(मिमी)	मशीन स्व-वजन (किलो)	वीज पुरवठा (kW)	भार वाहून नेणे (किलो)	कार्यरत उंची (मिमी)
10200*2200*2260	सुमारे 3200 किलो	9	50	८००±५०

प्रक्रिया पॅरामीटर्स

कार्टन प्रक्रिया लांबी (मिमी)	कार्टन प्रक्रिया रुंदी (मिमी)	कार्टन प्रोसेसिंग उंची (मिमी)	सीलिंग कार्यक्षमता (सायकल/मिनिट)	नालीदार कागदाची जाडी (मिमी)
300-2900	200-1200	(लाकडी पटल जाडी १८) 20-280	4-8	2.5-6

1.कोर घटक: Eva जलद कोरडे गरम वितळणे गोंद मशीन; सर्वो मोटर; ग्रहांचे कमी करणारे; लेसर रेंजफाइंडर; समकालिक पट्टा; पिलो ब्लॉक बेअरिंग; परिवर्तनीय वारंवारता मोटर; वर्म गियर रेड्यूसर;
2. कन्व्हेइंग रोलर्स आयात केलेले पीव्हीसी रबर स्लीव्ह वापरतात, जे लवचिक आणि टिकाऊ दोन्ही असतात;
3. केस सीलरची रेखीय यंत्रणा अचूक रेखीय मार्गदर्शकांद्वारे निर्देशित केली जाते, उच्च विश्वसनीयता आणि टिकाऊपणा सुनिश्चित करते;
4. क्लॅम्प्स आणि ग्लू गनसाठी शक्ती उच्च-परिशुद्धता सर्वो मोटर्सद्वारे प्रदान केली जाते, जे नियंत्रित करणे आणि उपकरणांची अचूकता वाढवणे सोपे आहे;
5. मशिनचा वापर स्वतंत्र युनिट म्हणून केला जाऊ शकतो किंवा सानुकूल होम पॅकेजिंग लाइनसह एकत्रित केला जाऊ शकतो, बहुमुखी आणि लवचिक वापर पर्याय ऑफर करतो.

1.वापर
A. हे प्रो ऑटोमॅटिक बॉक्स क्लोजिंग मशीन हाय-एंड फर्निचर पॅकेजिंग बॉक्स सील करण्यासाठी वापरले जाते.
B. हे उपकरण M/A-0410 आणि M/A-0419 मॉडेल्सच्या कार्टन सील करण्यासाठी वापरले जाते.
C. कार्टनच्या तळाला प्रथम चिकटवले जाते, नंतर पॅकेज करायच्या वस्तू आणि पॅडिंग साहित्य आत ठेवले जाते, त्यानंतर मशीन सीलिंग केले जाते.

2. सामान्य कामकाजाचे तत्त्व

संपूर्ण उपकरणे पाच विभागांमध्ये विभागली गेली आहेत: मापन यंत्र विभाग, फीडिंग बफर मशीन विभाग, टनेल सीलर विभाग, संक्रमण मशीन विभाग आणि पुशर सीलर विभाग.

A. ऑपरेशन दरम्यान, पॅकेज केलेले कार्टन्स, आत भरलेल्या वस्तूंसह, मापन यंत्राच्या विभागातून संदर्भ काठावर प्रवेश करतात. प्रवेशद्वारावरील रुंदीचा सेन्सर काडीची रुंदी अंदाजे मोजतो. जेव्हा कार्टन मापन यंत्राच्या विभागाच्या शेवटी पोहोचते, तेव्हा ते बाफल यंत्राद्वारे थांबवले जाते. ॲक्टिव्ह क्लॅम्प डिव्हाईस नंतर कार्टनची रुंदी अचूकपणे मोजते आणि उच्च-दाब प्लेट डिव्हाईस कार्टनची उंची अचूकपणे मोजते. त्यानंतर, पुठ्ठा मापन यंत्र विभागातून फीडिंग बफर मशीन विभागातून बोगदा सीलर विभागाच्या प्रवेशद्वारापर्यंत हलविला जातो.

B. जेव्हा पुठ्ठा बोगदा सीलर विभागात प्रवेश करतो, तेव्हा प्रवेशद्वारावरील ग्लू गन कार्टनच्या लांबीवर गरम वितळलेले चिकटवते. ते नंतर सीलिंग चॅनेलमधून जाते, ज्यामध्ये फोल्डिंग रॉड असेंब्ली, प्रेसिंग मेकॅनिझम, साइड बेल्ट मेकॅनिझम आणि काउंटरवेट बेल्ट मेकॅनिझम यांचा समावेश होतो - लांब बाजूचे सीलिंग पूर्ण करते.

C. कार्टन, त्याच्या लांब बाजूने सीलबंद, संक्रमण मशीन विभागात हलते आणि पुशर सीलर विभागाच्या प्रवेशद्वारावर समोरील बाफल उपकरणाद्वारे थांबवले जाते. फवारणी यंत्र, फ्रंट प्रेसिंग प्लेट डिव्हाईस आणि फ्रंट सीलिंग प्लेट डिव्हाईस द्वारे पहिली शॉर्ट साइड गोंद आणि सील केली जाते. पहिली शॉर्ट साइड सील केल्यानंतर, पुशर सीलर विभागात प्रवेश करते आणि मागे सरकते, जिथे ते मागील बाफल उपकरणाद्वारे थांबवले जाते. दुसरी लहान बाजू नंतर फवारणी उपकरण, मागील दाबण्याचे प्लेट उपकरण आणि मागील सीलिंग प्लेट उपकरणाद्वारे चिकटलेली आणि सील केली जाते. या टप्प्यावर, कार्टनची संपूर्ण सीलिंग प्रक्रिया पूर्ण होते आणि ती पुशर सीलर विभागातून बाहेर येते.

D. बॉक्सची रुंदी ओळखणारी ही कार्टन सीलिंग पद्धत, फीडिंग प्रक्रियेदरम्यान बॉक्सचे परिमाण इनपुट न करता वेगवेगळ्या आकाराचे कार्टन प्रभावीपणे सील करू शकते.

E. समान परिमाण असलेल्या कार्टनच्या बॅच सीलिंगसाठी, उपकरणे बॅच मोडवर स्विच करू शकतात. पहिल्या कार्टनची रुंदी मोजल्यानंतर आणि संपूर्ण मालिकेवर हे मूल्य लागू केल्यानंतर, बोगदा सीलर विभाग चॅनेलचा आकार समायोजित करतो आणि तो अपरिवर्तित ठेवतो, ज्यामुळे सीलिंग कार्यक्षमता सुधारते. कमाल दर प्रति मिनिट 8 पॅकेजेसपर्यंत पोहोचू शकतो.

कार्यात्मक रचना

नाही.	आयटम	वैशिष्ट्य
1	समोर विभाग फीडर	पॅकेजेसचे फीडिंग फंक्शन, त्वरीत, अचूकपणे आणि कार्यक्षमतेने नियुक्त केलेल्या पोझिशन्सवर पॅकेज वितरित करणे. मुख्य बीम कार्बन स्टीलचा बनलेला आहे आणि प्लास्टिकने लेपित आहे. पॅकेजेस अचूकपणे संरेखित आहेत याची खात्री करण्यासाठी, पॅकेजेसच्या स्थितीत मार्गदर्शन करण्यासाठी एक निश्चित मार्गदर्शन आणि संरेखन यंत्रणा वापरली जाते
2	उंची मोजण्याचे यंत्र	इलेक्ट्रॉनिक स्केल सेन्सर्स आणि वायवीय सिलिंडरद्वारे पॅकेजेसची उंची मोजण्यासाठी ॲल्युमिनियम प्रेसिंग ब्लॉक्सचा वापर केला जातो आणि नंतर डेटा परत पाठविला जातो.
3	कव्हर	उपकरणांचे सौंदर्यात्मक आकर्षण वाढवण्याबरोबरच काही प्रमाणात संरक्षण देखील प्रदान करते, एकंदर रचना प्रामुख्याने प्लास्टिकने लेपित वाकलेल्या कार्बन स्टील प्लेट्सची बनलेली असते. विशेष ॲल्युमिनियम प्रोफाइल आणि रॉयल ब्लू ॲक्रेलिक पॅनल्ससह ते आणखी सुधारित केले आहे.
4	रॅक	मशीन फ्रेम आयताकृती ट्यूब आणि स्टील प्लेट्स वेल्डिंगद्वारे बनविली जाते, त्यानंतर अचूक मशीनिंग केली जाते. हे उच्च असेंबली अचूकता आणि ऑपरेशनल अचूकता सुनिश्चित करते, दीर्घ सेवा आयुष्य आणि उपकरणांच्या चांगल्या स्थिरतेची हमी देते.
5	ग्रंथी यंत्र	त्यानंतरच्या सीलिंग प्रक्रियेची तयारी करून, कार्टनचे वरचे कव्हर प्रभावीपणे दाबून ठेवते.
6	समोर आणि मागील गोंधळ	पॅकेज पोझिशनिंग मिळवते. क्रोम-प्लेटेड शाफ्टच्या संयोगाने लिनियर बेअरिंग, रेखीय मार्गदर्शन प्रदान करतात. मल्टी-स्टेज वायवीय सिलिंडर स्वतंत्रपणे नियंत्रित केले जातात आणि ग्लूइंग सिस्टमच्या संयोजनात, दोन-स्टेज उंची समायोजन प्राप्त करतात. हे ग्लूइंग प्रक्रियेची गुणवत्ता दोन्ही सुनिश्चित करते आणि अचूक स्थितीसाठी पॅकेजला विशिष्ट स्थितीत प्रभावीपणे धारण करते.
7	रुंदी मोजण्याचे साधन	ट्रान्समिशन सिस्टमची स्थिरता सुनिश्चित करण्यासाठी क्षैतिज पॉवर सिस्टम रिड्यूसरच्या संयोगाने उच्च-परिशुद्धता मोटर्स वापरते. सीलिंग क्रिया पूर्ण करण्यासाठी कार्टनच्या वरच्या फ्लॅप खाली दुमडणे हे प्रामुख्याने जबाबदार आहे. जलद आणि स्थिर ऑपरेशन साध्य करण्यासाठी वायवीय सिलेंडर आणि एकाधिक स्पीड कंट्रोल व्हॉल्व्हद्वारे पुरवलेल्या पॉवरसह, थेट रेखीय गतीसाठी यंत्रणा रेखीय मार्गदर्शकांचा वापर करते.
8	दुहेरी सिलेंडर पुशिंग प्लेट यांत्रिक भाग	सीलिंग क्रिया पूर्ण करण्यासाठी कार्टनच्या वरच्या फ्लॅप खाली दुमडणे हे प्रामुख्याने जबाबदार आहे. यंत्रणा वेगवान आणि स्थिर ऑपरेशन साध्य करण्यासाठी वायवीय सिलेंडर्सद्वारे समर्थित आणि एअर सर्किटमध्ये एकाधिक स्पीड कंट्रोल वाल्वद्वारे नियंत्रित केलेल्या थेट रेषीय हालचालीसाठी रेखीय मार्गदर्शक वापरते.
9	ग्रंथीची यंत्रणा	पॅकेज हलवण्यापासून रोखण्यासाठी कार्टनचे वरचे कव्हर सुरक्षित करण्यासाठी हे प्रामुख्याने जबाबदार आहे. यंत्रणा थेट रेखीय गतीसाठी रेखीय मार्गदर्शक वापरते आणि वायवीय सिलेंडरचे विलक्षण डिझाइन पॅकेजचे अधिक चांगले स्थिरीकरण प्रदान करते.
10	शॉर्ट एज ॲडेसिव्ह फवारणी प्रणाली	मार्गदर्शिका रेल्वे संपूर्ण यंत्रणा पुढे आणि पुढे रेषीयपणे मार्गदर्शन करण्यासाठी जबाबदार आहे. उच्च-सुस्पष्टता असलेली सर्वो मोटर एक स्थिर उर्जा स्त्रोत प्रदान करते आणि प्लॅनेटरी रेड्यूसरच्या सुप्रसिद्ध देशांतर्गत ब्रँडचा वापर विश्वसनीय दीर्घकालीन उर्जा उत्पादनाची खात्री देते. रेखीय मार्गदर्शिका एका उलट्या स्थितीत स्थापित केली जाते जेणेकरून ते गोंदाने फवारले जाऊ नये, स्वच्छ आणि स्थिर मार्गदर्शन सुनिश्चित करा.
11	मागील डिस्चार्ज मशीन	पॅकेज डिस्चार्जचे कार्य साध्य करण्यासाठी, पॅकेज द्रुतपणे, अचूकपणे आणि कार्यक्षमतेने वितरित करण्यासाठी ड्युअल-स्टेज पॉवर सिस्टमचा वापर केला जातो. मुख्य बीम कार्बन स्टीलचा बनलेला आहे आणि प्लास्टिकने लेपित आहे.
12	गोंद मशीन प्रणाली	ईवा जलद वाळवणारे हॉट मेल्ट ग्लू मशीन सतत आणि मधूनमधून गोंद फवारणी दोन्ही साध्य करू शकते. हे पूर्णपणे कार्यशील, सेट अप करणे सोपे आणि ऑपरेट करण्यास सोयीस्कर आहे.
13	डाउन प्रेसिंग यंत्रणा	सर्वो मोटर रीड्यूसरला लिफ्ट फिरवण्यासाठी चालवते, अचूक उभ्या स्थिती प्राप्त करते. वायवीय सिलेंडर वजन कमी करण्यासाठी आणि पॅकेज कॉम्पॅक्ट करण्यासाठी, स्थिर आणि सहज पुढे जाण्याची खात्री करण्यासाठी वापरले जातात.
14	बाजूकडील दबाव गट	वायवीय सिलिंडर आणि रेखीय मार्गदर्शक पुठ्ठा दाबण्यासाठी आत आणि बाहेर जातात. टेफ्लॉन सामग्री गोंद चिकटण्यापासून प्रतिबंधित करते, कार्डबोर्डचे चांगले कॉम्प्रेशन सुनिश्चित करते.
15	साइड सपोर्ट असेंब्ली	सर्वो मोटर रीड्यूसरला गिअर्स फिरवण्यासाठी चालवते, रेखीय मार्गदर्शक ट्रान्समिशन प्रदान करतात, अचूक बाजूचे स्थान प्राप्त करतात. बाजूचे संरेखन विभाग सातत्यपूर्ण वेग सुनिश्चित करण्यासाठी टेफ्लॉन रोलर्स वापरतो.
16	मध्य विभाग सीलिंग भाग	मिडल सेक्शन रोलर ट्रान्समिशन ड्युअल-स्टेज पॉवर सिस्टम वापरते, जे पॅकेज फीडिंगची कार्यक्षमता सुधारते आणि प्रतीक्षा स्थानांचे अंतर कमी करते.

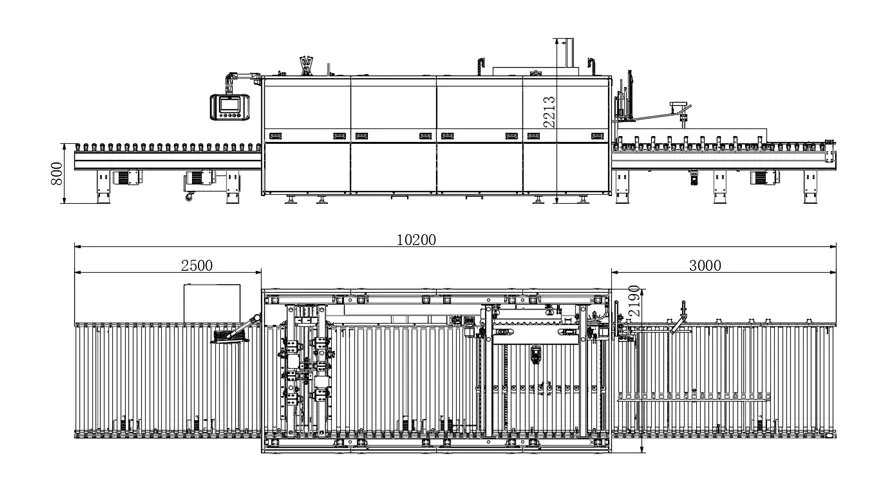

तीन-दृश्य रेखाचित्रे

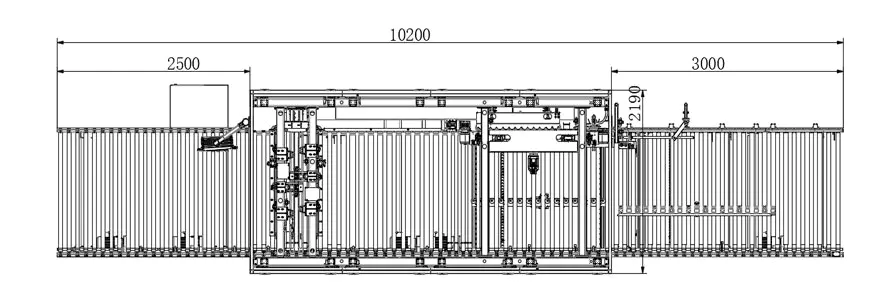

उत्पादन प्रक्रिया मोडचे योजनाबद्ध आकृती

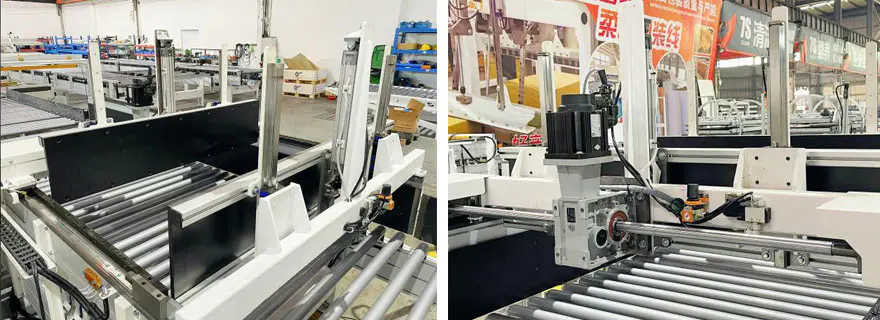

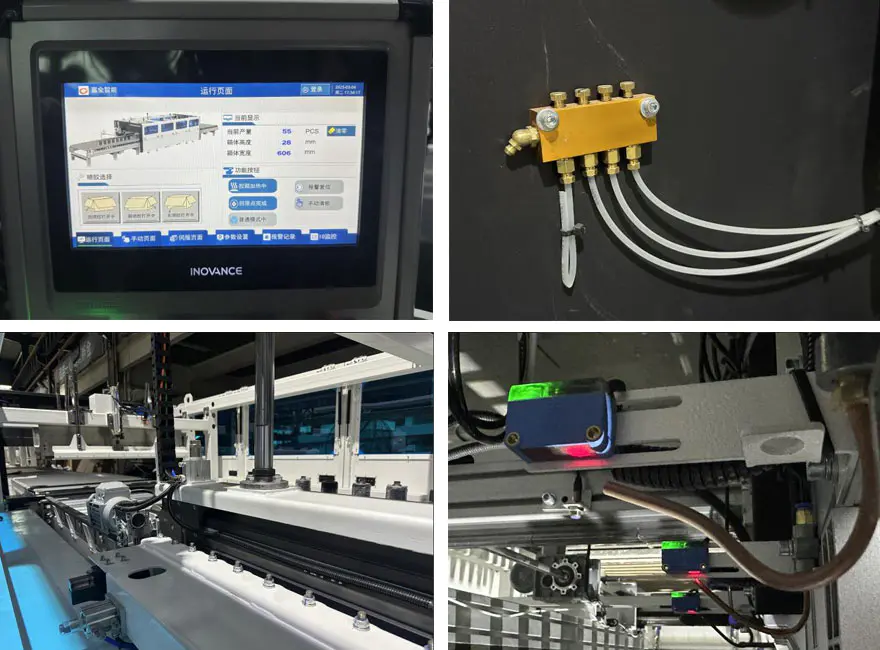

तपशीलवार प्रतिमा

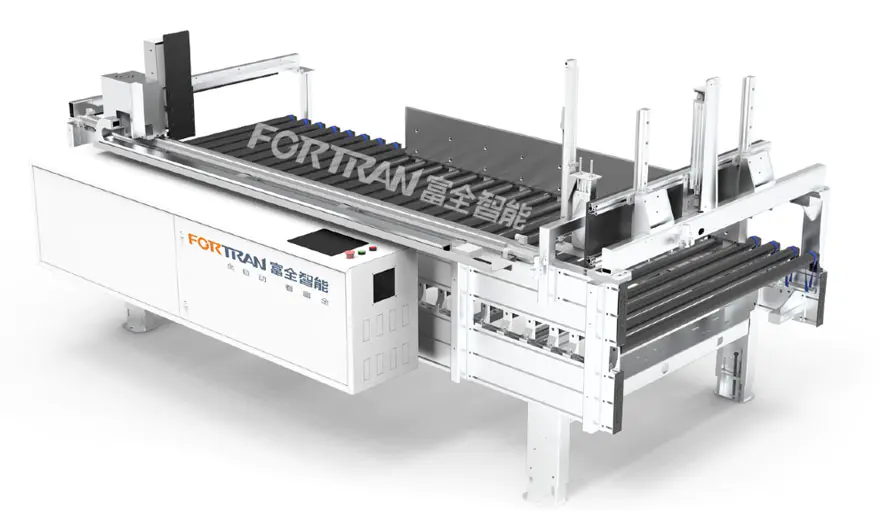

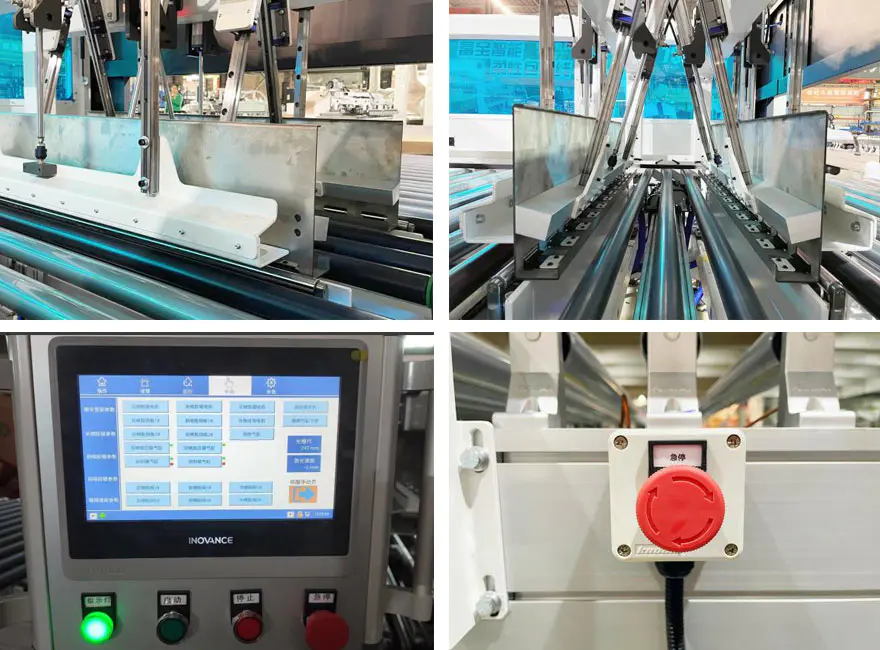

मोजमाप स्टेशन

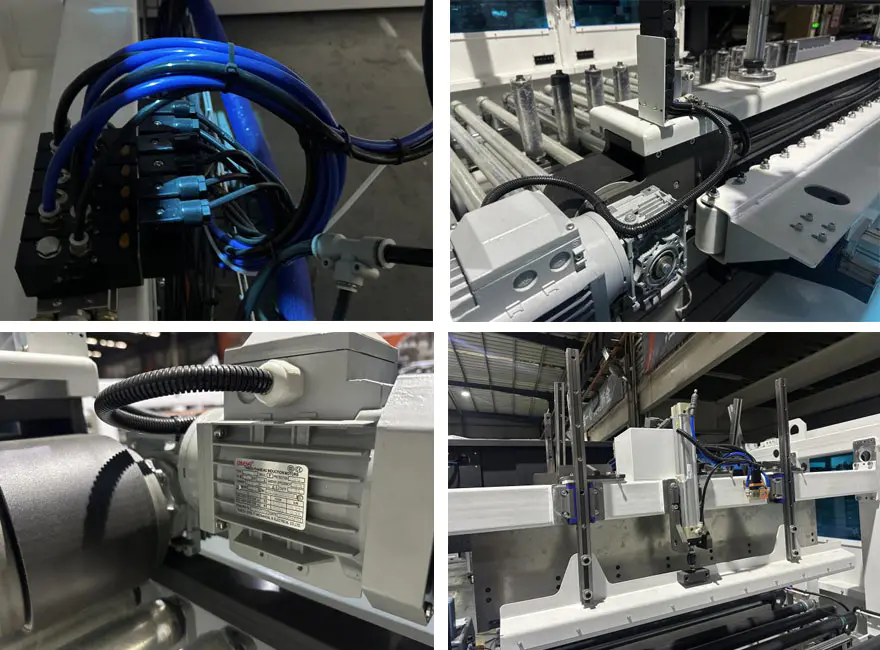

तपशीलवार प्रतिमा

घालण्यायोग्य भाग आणि उपभोग्य वस्तूंची यादी

1. घालण्यायोग्य भागांची यादी

नाही.	आयटम	तपशील	सुचवलेले प्रमाण	U8 क्रमांक
1	PTEE रोलर	BZ-LFXJ-01-03-01-01	2
2	M16 डबल-एंडेड स्टड	BZ-FXJ-G-015	2
3	टेफ्लॉन प्रेशर व्हील		4
4	बेल्ट दाबणे (दुहेरी-मार्गदर्शक प्रकार)	95-L3990 (जाडी ३)	1
5	साइड अलाइनमेंट बेल्ट (तिहेरी-मार्गदर्शक प्रकार)	195-L3742 (जाडी ३)	1
6	पट्टी लवचिक बेल्ट	392*20*1.5	15
7	दबाव कमी करणारे वाल्व	GR20008F1	1
8	इनलेट थ्रॉटल वाल्व	PSL8-02A	1
9	फ्लोटिंग संयुक्त	F-M16X125F	4
10	सिलेंडर	SAI 50X350S	1
11	सिलेंडर	SAI50x300S	1
12	स्लाइडर	HGW30CC	1
13	लिनियर बेअरिंग माउंटिंग ब्रॅकेट	LHBBW20	1
14	स्टील-कोर कापलेला सिंक्रोनस बेल्ट	S8M-3984-25(खुले)	1
15	स्लाइडर	HGH25CA	1
16	स्टील-कोर सीमलेस सिंक्रोनस बेल्ट	30-S8M-800	1
17	स्टील-कोर सीमलेस सिंक्रोनस बेल्ट	30-S8M-872	1
18	चुंबकीय स्विच	HX-31R-2M	2
19	सोलेनोइड वाल्व	4V210-08B	3
20	रबर शॉक शोषक	SE-15 (निळा)	3
21	प्लग-इन रिले	RXM4LB2BD	1
22	रिले बेस	RXZE1M4C	1
23	रिले	RXT-F01	3
24	प्रॉक्सिमिटी स्विच	IME08-02BPOZT0S	1

2.उपभोग्य वस्तूंची यादी

नाही.	आयटम	तपशील	सुचवलेले प्रमाण	U8 क्रमांक
1	मुख्य युनिट फिल्टर जाळी	133272	1
2	घसा गॅस्केट	127028	6
3	स्प्रे गन फिल्टर जाळी	126150	3
4	AX नोजल मॉड्यूल	167400	6
5	24V सोलेनोइड वाल्व	150236	6
6	नोजल गॅस्केट	100368	12
7	स्टील कंड्युट गॅस्केट	107332	6
8	उजव्या कोनातील नोजल 0.5 मिमी	130897	4
9	सुई	500661	1
10	पिस्टन पंप दुरुस्ती किट	112757	1
11	AX नोजल दुरुस्ती किट	167414	6
12	बॅकफ्लो वाल्व किट	163008	1
