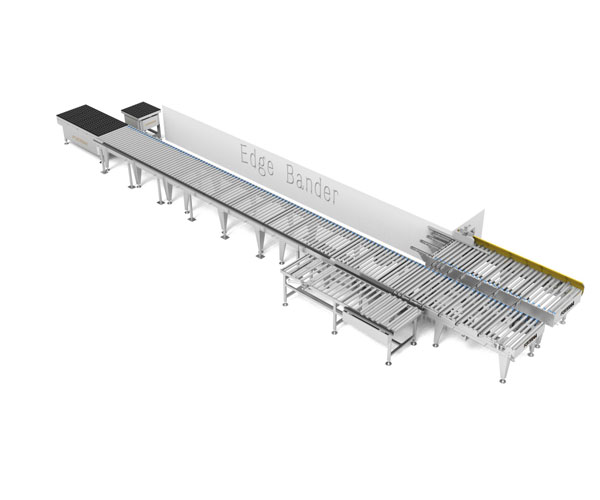

एजबँडिंग मशीनसाठी रोलर-प्रकार रिटर्निंग कन्व्हेयर लाइन

1.उत्पादन परिचय

एजबँडिंग मशीनसाठी रोलर-प्रकार रिटर्निंग कन्व्हेयर लाइनमध्ये उच्च प्रमाणात ऑटोमेशन आहे; पीएलसी प्रोग्रामिंग सोपे ऑपरेशन आहे, मशीन विश्वासार्हता आणि चांगली कामगिरी आहे. प्रथम कार्यकर्ता हाताने वर्कपीस बाजूने फीड करतो, सीलबंद वर्कपीस एज बँडिंग मशीनसाठी रोलर-टाइप रिटर्निंग कन्व्हेयर लाइनद्वारे स्वयंचलित रिटर्निंगसाठी प्राप्त होईल आणि नंतर एज बँडिंगसाठी दुसर्‍या बाजू मॅन्युअली रूपांतरित करा, जेणेकरून लक्षात येईल बुद्धिमान रिटर्निंग एज बँडिंगचे कार्य.

2. उत्पादन पॅरामीटर (विशिष्टता)

मॉडेल	FQ-UX22
वर्कपीस श्रेणी	300*300-1200*2400mm
वर्कपीसची जाडी	10 ~ 60 मिमी
कमाल लोडिंग वजन	100 किलो
कामाचा वेग	12~28M/मिनिट
एकूण वीज पुरवठा	7.5KW

भाग एक: मशीन हेड-1

बाह्य परिमाण	L3500*W2330mm(1815)*H900±50mm
रोलर लांबी	1700 मिमी आणि 1400 मिमी
मुख्य तुळई	240*50 अॅल्युमिनियम प्रोफाइल
रोलर Dia	रबर झाकून 56 मि.मी
रबर जाडी	3 मिमी
रोलर्समधील अंतर	120 मिमी

भाग दोन: मशीन हेड-2

बाह्य परिमाण	L3000*W2660mm (1615)*H900±50mm
रोलर लांबी	1500 मिमी
मुख्य तुळई	240*50 अॅल्युमिनियम प्रोफाइल
रोलर Dia	रबर झाकून 56 मि.मी
रबर जाडी	3 मिमी
रोलर्समधील अंतर	120 मिमी
पॅनेल ठेवण्यासाठी बेकेलाइट प्लेटसह जोडा

भाग तीन: पॉवर्ड रोलर कन्व्हेयर

बाह्य परिमाण	L6900*W1415mm *H900±50mm
मुख्य तुळई	240*50 अॅल्युमिनियम प्रोफाइल
रोलर Dia	रबर झाकून 56 मि.मी
रोलर लांबी	1300 मिमी
रबर जाडी	3 मिमी
रोलर्समधील अंतर	120 मिमी

भाग चार: वायवीय बॉल-फ्लोटिंग टेबल

एकूण परिमाण	L2500*W1200*H800~900mm
टेबल-बोर्डची सामग्री	8#बेकेलाइट प्लेटसह यू-स्टील
मुख्य चौकट	60*40*3mm आयताकृती ट्यूब
वीज पुरवठा	1.5 किलोवॅट
लिफ्टिंग फंक्शनसह, लिफ्टिंग रेंज सुमारे 100 मिमी आहे

भाग पाच: वायवीय बॉल-फ्लोटिंग टेबल

एकूण परिमाण	L1800*W600*H900±50mm
टेबल-बोर्डची सामग्री	8#बेकेलाइट प्लेटसह यू-स्टील
एअर ब्लोअर	1.5 किलोवॅट, ब्रँड
पाय	60*40*3mm आयताकृती ट्यूब
मुख्य चौकट	40*60 स्टील

1. स्थिर संदेशवहन, सामग्री आणि संदेश यांच्यामध्ये कोणतीही सापेक्ष हालचाल नसणे, संदेशवाहक वस्तूंचे नुकसान कमी करू शकते;
2. साधी रचना, देखरेख करणे सोपे; कमी ऊर्जा वापर आणि कमी खर्च.
3. केवळ ऑपरेशनचा प्रतिकार लहान नाही तर वर्कपीसचा पोशाख देखील लहान आहे, त्यामुळे उत्पादकता जास्त आहे, ज्यामुळे उत्पादन खर्च कमी होण्यास मदत होते.

4.उत्पादन तपशील
