स्वयंचलित बॉक्स फोल्डिंग मशीन

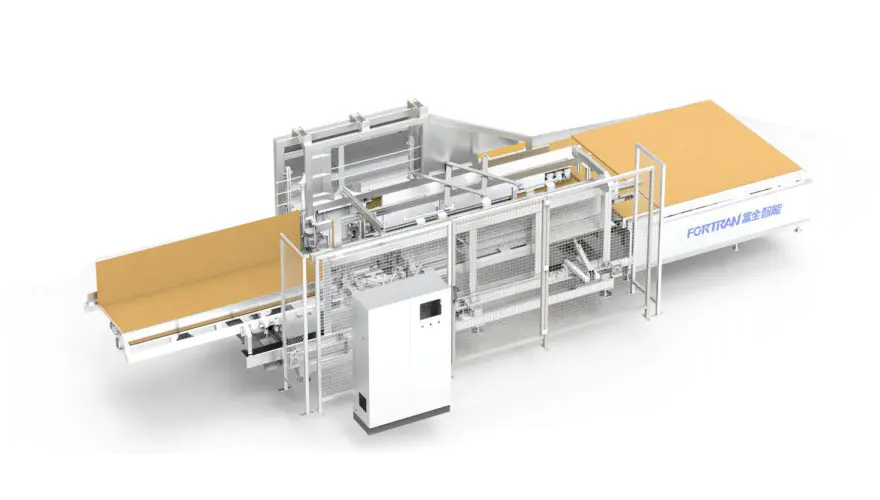

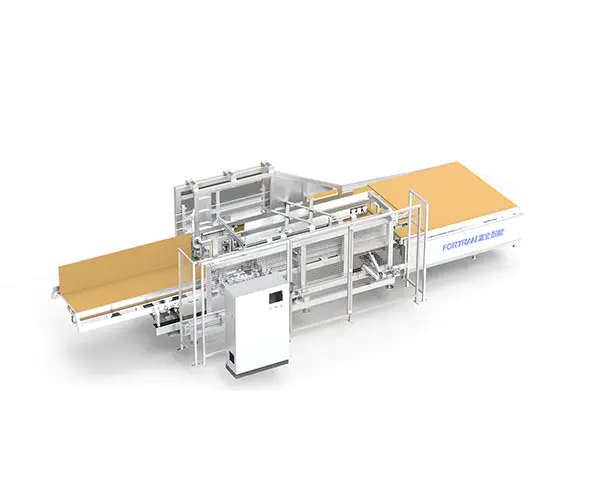

एकूणच मशीन प्रतिमा

उपकरणे पॅरामीटर्स

बाह्य परिमाणे L*W*H(मिमी)	उपकरणाचे स्वत:चे वजन (किलो)	वीज पुरवठा (kW)	वाहून नेणारा भार (kg)	कार्यरत उंची (मिमी)
9760*3550*2500	सुमारे 3700	4.5kW (ग्लूइंग युनिट वगळून)	50	830±40 (अनिश्चित. ग्राहकावर अवलंबून आहे

प्रक्रियेची व्याप्ती

कार्टन प्रक्रिया श्रेणी L (mm)	कार्टन प्रक्रिया श्रेणी W（mm）	कार्टन प्रक्रिया श्रेणी H（mm）	फोल्डिंग कार्यक्षमता (वेळा/मिनि)	नालीदार कागदाची जाडी (मिमी)
400-2800	३२०-९००	40-250	5-7	2.5-6

1 कोर ॲक्सेसरीज ब्रँड: सर्वो मोटर--इनोव्हन्स; सिंक्रोनस बेल्ट--गार्डनर;सीट बेअरिंग--TR;फ्रिक्वेंसी कन्व्हर्जन मोटर---इनोव्हन्स:
2 संपूर्ण रॅक पाईप वेल्डेड आणि गॅन्ट्रीद्वारे प्रक्रिया केली जाते, जी अत्यंत अचूक, विश्वासार्ह आणि टिकाऊ आहे.
3 फोल्डिंग बॉक्स मशीनची रेखीय यंत्रणा अचूक रेखीय मार्गदर्शक रेलद्वारे निर्देशित केली जाते, जी अत्यंत विश्वासार्ह आणि टिकाऊ आहे.
4 सक्शन कप ट्रान्समिशन पेपर उच्च-परिशुद्धता सर्वो मोटरचा अवलंब करते, जे नियंत्रित करणे सोपे आहे आणि उपकरणाची अचूकता सुधारू शकते;

5 मशीन एकट्याने किंवा सानुकूलित पॅकेजिंग लाइनच्या संयोजनात वापरली जाऊ शकते. वापरण्याची पद्धत बदलण्यायोग्य आणि लवचिक आहे

1 वापर

A. हे ऑटोमॅटिक बॉक्स फोल्डिंग मशीन कार्टनमध्ये बॉक्समध्ये वापरले जाते;
B. हे उपकरण M/A-0410 मॉडेल कार्टनचे बॉक्स तयार करण्यासाठी वापरले जाते;
C. प्रथम, कार्टन बेंचमार्क करा, संबंधित इनपुट आकार दाबा आणि सुरू करा आणि स्वयंचलितपणे बॉक्स तयार करण्यासाठी उपकरण प्रविष्ट करा;

2 कामकाजाच्या तत्त्वाचे विहंगावलोकन

उपकरणांचा संपूर्ण संच पाच भागांमध्ये विभागलेला आहे: फीडिंग प्लॅटफॉर्म मेकॅनिझम, मुख्य फ्रेम मेकॅनिझम, फिक्स्ड साइड फोल्डिंग मेकॅनिझम, मोबाइल साइड फोल्डिंग मॅकेनिझम आणि मिडियन ट्रान्समिशन यंत्रणा:

A. काम करताना, ऑपरेशन स्क्रीन इनपुट फोल्डिंग बॉक्सच्या आकाराशी संबंधित आहे; पोझिशनिंग तयार झाल्यानंतर, कागदाची त्वचा समोरच्या बेंचमार्कसह आणि बाजूच्या बेंचमार्कसह सकारात्मक दिशेने संरेखित केल्यानंतर, फोल्डिंग बॉक्स मशीन विभागाच्या प्रवेशद्वारामध्ये कागदाची त्वचा शोषून घेण्यासाठी सक्शन कप आपोआप सुरू करण्यासाठी हिरवे स्टार्ट बटण डिव्हाइस दाबा;

B. सक्शन कप पेपर स्किनला फोल्डिंगच्या भागामध्ये घेऊन जातो, आणि निश्चित धार आणि हलणारी लांब किनारी फोल्डिंग एज एंटरशी संबंधित असतात, आणि नंतर निर्दिष्ट गोंद स्प्रे स्थितीवर आपोआप गोंद स्प्रे करते, आणि समोरच्या टोकाची फोल्डिंग स्थिती एक-एक करून पूर्ण होते;

C. फ्रंट-एंड फोल्डिंग बॉक्स नियुक्त स्थितीत पोहोचल्यानंतर, सिलेंडरचा खालचा दाब घट्ट झाल्यानंतर, सक्शन कप ताबडतोब खाली येतो आणि मूळवर परत येतो आणि मागील सक्शन कप कागदाच्या मागील टोकाशी जोडलेला असतो आणि त्याची प्रतीक्षा करतो; फिक्स्ड साइड आणि मूव्हिंग साइड फोल्डिंग एज एकाच वेळी काम केल्यानंतर, फ्लिप ग्रुप पूर्ण झाल्यानंतर रीसेट केला जातो; बॅक-एंड सक्शन कप पेपर स्किनला बॅक-एंड फोल्डिंग बॉक्सच्या मोल्डिंग स्थितीकडे पुढे नेतो आणि निर्दिष्ट स्थानावर आपोआप गोंद फवारतो;

D. बॅक-एंड फोल्डिंग बॉक्स नियुक्त स्थितीत पोहोचल्यानंतर, सिलेंडरचा खालचा दाब घट्ट झाल्यानंतर: स्थिर बाजू आणि हलवलेल्या बाजूच्या फोल्डिंग एजचे एकाच वेळी काम केल्यानंतर, फ्लिपिंग गट पूर्ण होतो आणि रीसेट केला जातो: डिस्चार्ज मोटर ताबडतोब मोल्डिंग कार्टन बाहेर पडण्यासाठी पाठवते;

3 कार्यात्मक रचना"

अनुक्रमांक	नाव	वेगळे वैशिष्ट्य	मॉडेल

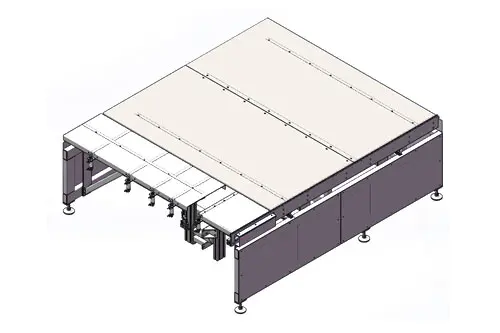

1	फीडिंग टेबलची रचना	समोरील मटेरियल टेबल फ्लॅट बोर्डच्या स्थानावर स्थित आहे, आणि सिलेंडर लिफ्टिंग आणि पोझिशनिंग पिन नियंत्रित करते; साइड सर्वो मोटर पेपर स्किन फीडची तयारी स्थिती अचूकपणे शोधते;

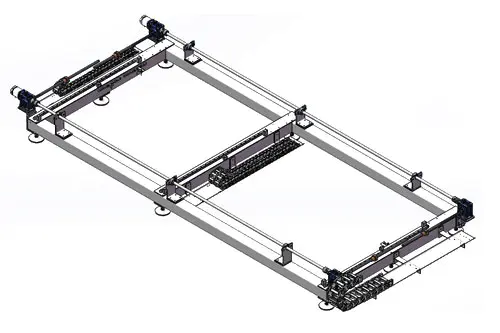

2	रॅक बेस संरचना	मेनफ्रेम रॅकचा आधार, सर्वो लिंकेज कंट्रोल सर्वो मोटर ड्राईव्ह मोबाईल फोल्डिंग यंत्रणा आणि मीडियन ड्राइव्ह यंत्रणा अधिक अचूक आहेत;

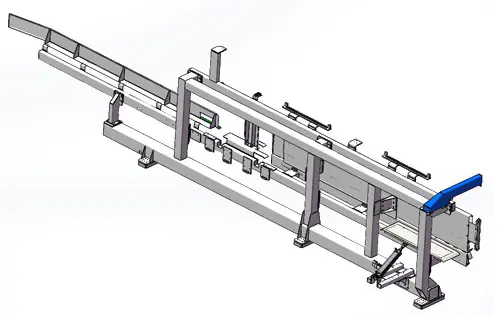

3	फिक्स्ड साइड फोल्डिंग रॅक सेट	फिक्स्ड साइड फोल्डिंग फ्रेम, शॉर्ट एज सिलेंडर फोल्डिंग, दोन्ही बाजूंना शीट मेटल सहाय्यक मार्गदर्शक फीड; रॅक वेल्डिंग गॅन्ट्री मशीनिंग; उच्च असेंबली अचूकता, उच्च ऑपरेशन अचूकता, दीर्घ सेवा आयुष्य आणि उपकरणांची चांगली स्थिरता सुनिश्चित करणे;

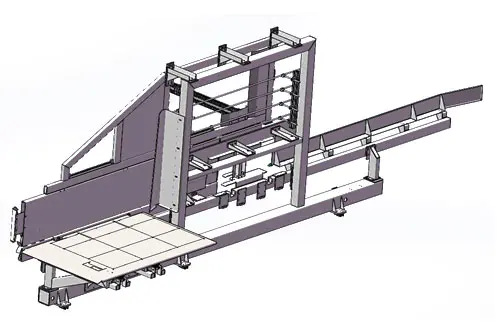

4	मोबाइल साइड फोल्डिंग रॅक सेट	मूव्हिंग साइड फोल्डिंग फ्रेम, लाँग-साइड सिलेंडर फोल्डिंग, दोन्ही बाजूंना शीट मेटल सहाय्यक मार्गदर्शक फीडिंग; रॅक वेल्डिंग गॅन्ट्री मशीनिंग; उच्च असेंबली अचूकता, उच्च ऑपरेशन अचूकता, दीर्घ सेवा आयुष्य आणि उपकरणांची चांगली स्थिरता सुनिश्चित करणे;

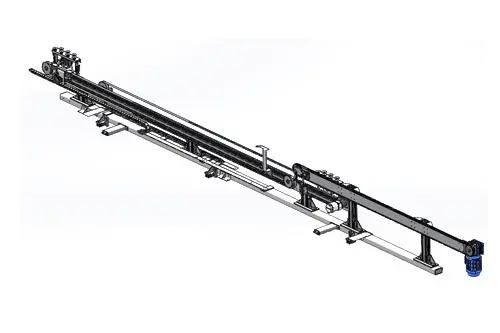

5	मीडियन ड्राइव्ह यंत्रणेचे पाच भाग	सर्वो कंट्रोल ड्राइव्ह, मिडल सक्शन कप ग्रुप पेपर स्किन हालचाल चालवतो, डिस्चार्ज मोटर पेपर स्किन डिस्चार्ज चालविण्यासाठी साखळी चालवते;

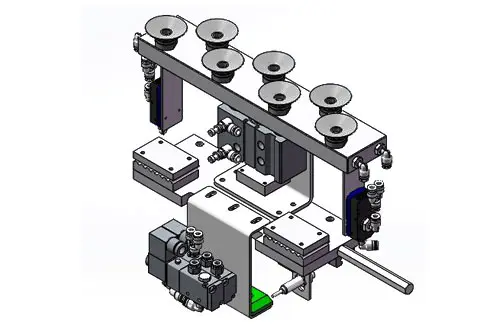

6	मध्यम-स्तरीय सक्शन कप गट	सर्वो मोटरचा बेल्ट हालचाल चालवतो, सिलेंडर वाढतो आणि कमी होतो आणि सक्शन कप व्हॅक्यूम पेपर स्किन ट्रान्समिशन, अचूक ऑपरेशन आणि पोझिशनिंग शोषून घेतो;

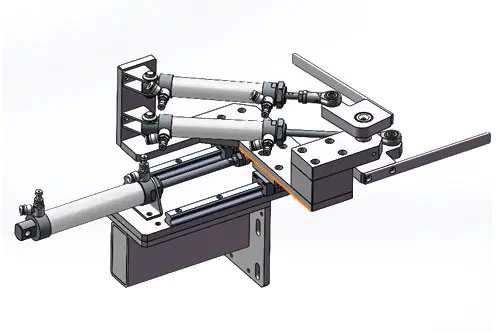

7	फोल्डिंग विस्तार गट	पुढील आणि मागील सिलेंडरचा विस्तार मार्गदर्शक रेल्वेला पुढे आणि पुढे जाण्यासाठी सहकार्य करतो आणि गटबद्ध सिलेंडर स्विंग आर्म यंत्रणा वेगवेगळ्या वैशिष्ट्यांचे आणि आकारांचे फोल्डिंग लक्षात घेते;

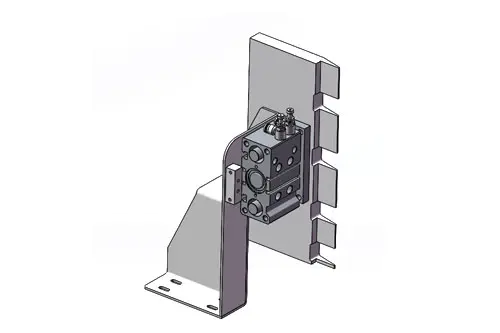

8	प्लेट गट दाबा	सिलिंडर आधी आणि नंतर विस्तारतो आणि कानाच्या वाकण्यावर कार्य करतो जेणेकरून बॉक्सला काटकोनात सरळ करावे;

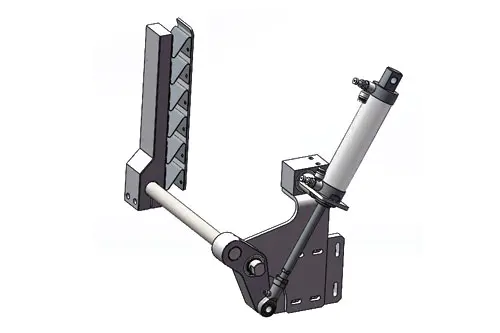

9	बाजूला वळणारा गट	हे मुख्यत्वे कार्टनच्या पुढील आणि मागील टोकांना वरच्या दिशेने दाबण्यासाठी जबाबदार आहे आणि सिलेंडर टेलिस्कोपिक ट्रान्समिशन स्विंग आर्म चालवते, जेणेकरून गरम वितळणारे चिकट घट्ट आणि स्थिर असेल;

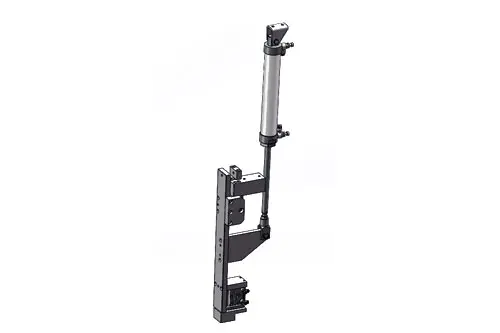

10	स्विंग आर्म इअर सीट ग्रुप	सिलेंडर ड्राइव्हचा विस्तार स्विंग आर्म चालवितो. स्विंग आर्म उजव्या कोनात ठेवल्यानंतर, कमी दाबाचा सिलिंडर कागदाच्या त्वचेला क्लॅम्प करतो, साइड-टर्निंग ग्रुप कॉम्प्रेशन हॉट मेल्ट ॲडेसिव्ह पेस्टसह ते टणक आणि स्थिर होते;

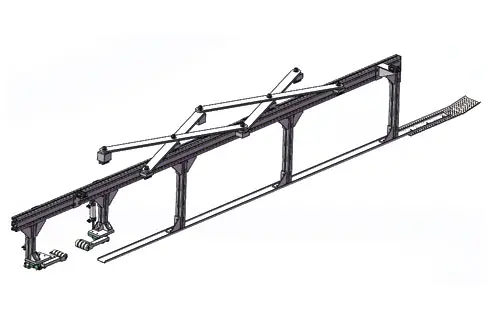

11	मिड-लेव्हल ऑक्झिलरी एज प्रेसिंग ग्रुप	लांब स्विंग आर्म कार्टनच्या मध्यभागी पूर्णपणे स्वयंचलित मध्यम स्थिती प्राप्त करण्यासाठी मार्गदर्शक रेलला सहकार्य करते; समोरील ब्लॉक सामग्री खालच्या सक्शन कप गटाला कागदाची त्वचा शोषून घेण्यास मदत करते; मागचे टोक समोर आणि मागील सिलेंडर्सच्या दोन गटांमध्ये विभागले गेले आहे जेणेकरुन स्विंग आर्मच्या पुढील आणि मागील भागावर नियंत्रण ठेवता येईल आणि कागदाच्या कातडीच्या काठाला खूप विस्तीर्ण होण्यापासून रोखण्यास मदत होईल; मोल्डिंग

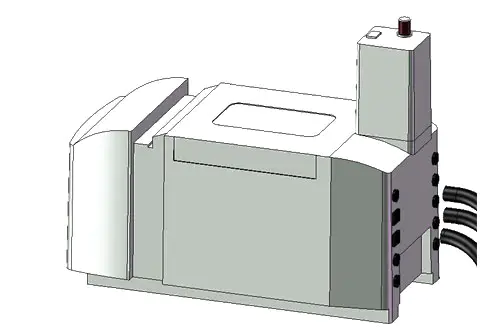

12	गोंद मशीन प्रणाली	ग्लू मशीन सिस्टीममध्ये, आम्ही ले बाईडच्या शुद्ध आयात केलेल्या ॲक्सेसरीजचा संपूर्ण संच वापरतो, ज्यामुळे सतत गोंद फवारणी, पूर्ण कार्ये, साधी सेटिंग आणि सोयीस्कर ऑपरेशन लक्षात येऊ शकते;

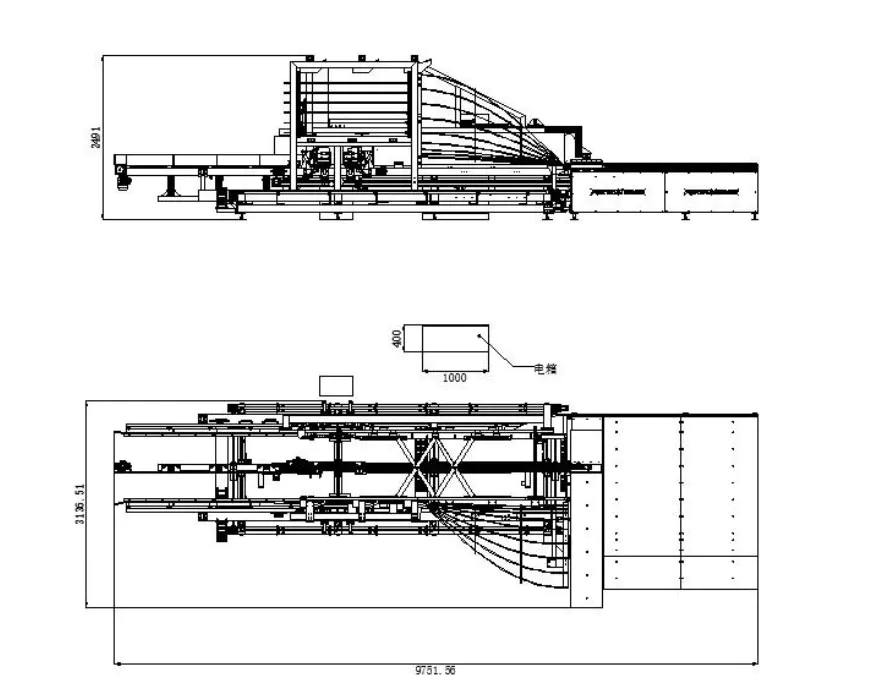

तीन दृश्ये (अनिश्चित कारण पॅरामीटर्सनुसार आकार बदलतो)

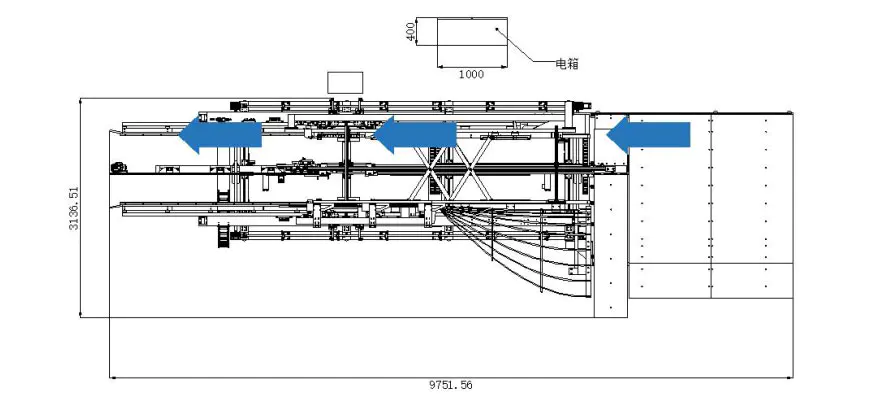

उत्पादन प्रक्रिया मोडचे योजनाबद्ध आकृती (अनिश्चित कारण आकार पॅरामीटर्सनुसार बदल)
